Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por palm--vectra »

Odinista escribió:Buena aportacion, ademas es algo barato y puede ser de mucha importancia a la hora de preservar el motor
Mi vectra ya lo llevaba cuando le compre, pero tiene que tener mas mierda que el palo de un gallinero, asi que tendre que pegarle un buen fregao.
Cuando lo haga, hare fotos del antes y despues.

Si hay alguien con ecotec que lleve catch tank, estaria bien que nos dijera como y con que lo hizo.

Pd. nigüi :cuñao: el otro dia desenchufe un conector del SAI y siguio funcionando el muy ... :bate:
Vectra GT 16 Varvulas ecoteras
viewtopic.php?f=6&t=22537&start=0
Avatar de Usuario
Odinista
Calibrero Bronze
Mensajes: 287
Registrado: Dom, 28 Feb 2010, 12:42
Ubicación: Tierras del Cid

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por Odinista »

Añado pdf que puso tropic en su dia (alla por 2006) y que he conseguido desenterrar.

Se trata de las entrañas de la ecu.

http://www.euroscan.hu/files/sim565.pdf
Opel Calibra 2.0 16v x20xev
Peugeot 406 2.0 HDI

http://27.media.tumblr.com/tumblr_m0qgo ... o1_400.gif
Avatar de Usuario
Odinista
Calibrero Bronze
Mensajes: 287
Registrado: Dom, 28 Feb 2010, 12:42
Ubicación: Tierras del Cid

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por Odinista »

Añado mas cosas que voy rescatando por el foro, tambien subidos en su dia por Tropic:

Segun palabras de Tropic "

Código: Seleccionar todo

Articulo en el que le lavan un poco la cara al denostado dos litros Ecotec, desmenuzando diferencias de diseño respecto al XE, y contando truquitos para devolverle un poco de genio al chiquitin
"

http://www.technical-forum.com/vauxhall ... t2282.html
Opel Calibra 2.0 16v x20xev
Peugeot 406 2.0 HDI

http://27.media.tumblr.com/tumblr_m0qgo ... o1_400.gif
Avatar de Usuario
satanorz
Calibrero de pro
Mensajes: 1725
Registrado: Mar, 01 Ago 2006, 14:38
Ubicación: Alicante

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por satanorz »

El enlace no funciona, creo que es este http://www.technical-forum.com/vauxhall ... t2282.html
Avatar de Usuario
Odinista
Calibrero Bronze
Mensajes: 287
Registrado: Dom, 28 Feb 2010, 12:42
Ubicación: Tierras del Cid

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por Odinista »

jejejeje ok.

Gracias satanorz
Opel Calibra 2.0 16v x20xev
Peugeot 406 2.0 HDI

http://27.media.tumblr.com/tumblr_m0qgo ... o1_400.gif
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

palm--vectra escribió:Si hay alguien con ecotec que lleve catch tank, estaria bien que nos dijera como y con que lo hizo.
A mi me han encargado recientemente uno para el LET y estoy pensando en hacer "uno doble" para no andar con rollos de vulvas antirretorno ni pollas, cada manguito a su decantador y tirando millas :twisted:

Colaria igualmente para los DOHC atmosfericos un diseño similar.
ImagenImagen
Avatar de Usuario
Odinista
Calibrero Bronze
Mensajes: 287
Registrado: Dom, 28 Feb 2010, 12:42
Ubicación: Tierras del Cid

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por Odinista »

:) pues ve aumentando el pedido conmigo :)

Buff a nda que no vas a tener tareas ... tantas admisiones y tantas cosas y para cada motorizacion varia... :rolleyes:
Opel Calibra 2.0 16v x20xev
Peugeot 406 2.0 HDI

http://27.media.tumblr.com/tumblr_m0qgo ... o1_400.gif
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

Odinista escribió::) pues ve aumentando el pedido conmigo :)

Buff a nda que no vas a tener tareas ... tantas admisiones y tantas cosas y para cada motorizacion varia... :rolleyes:
Para los catch tank ma o meno es lo mismo, pero el forero que me lo ha encargado para el LET queria algo que encajara en un punto en concreto del concurrido vano motor, sino cualquier otro le haria el apaño.

A ver si pillo un retal de tubo para simplificar al maximo y hago proto.
ImagenImagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por torni »

palm--vectra escribió:
Si hay alguien con ecotec que lleve catch tank, estaria bien que nos dijera como y con que lo hizo.
imagino que sera como montarlo en un xe ,no? yo llevo como dije en paguinas anteriores algo similar, segun los compañeros, original opel pero la verdad que no me da la misma confianza que el que llevo en el xe
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
palm--vectra
Calibrero Bronze
Mensajes: 344
Registrado: Vie, 26 Nov 2010, 18:00
Ubicación: MadriZ

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por palm--vectra »

torni escribió:imagino que sera como montarlo en un xe ,no? yo llevo como dije en paguinas anteriores algo similar, segun los compañeros, original opel pero la verdad que no me da la misma confianza que el que llevo en el xe
Yo me refiero a este:
Imagen

Uploaded with ImageShack.us
Aparte de ese ultimo que hemos puesto.

Pd. Añado un kit turbo de HG-MOTORSPORT
Vectra GT 16 Varvulas ecoteras
viewtopic.php?f=6&t=22537&start=0
Avatar de Usuario
palm--vectra
Calibrero Bronze
Mensajes: 344
Registrado: Vie, 26 Nov 2010, 18:00
Ubicación: MadriZ

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por palm--vectra »

Volviendo al tema del SAI, he encontrado esto por la wes:
http://www.migweb.co.uk/forums/engines- ... ow-do.html
http://www.opelaus.com/forums/showthrea ... -i-need-it
Lo he traducido, pero no me he enterado de casi nada.
Vectra GT 16 Varvulas ecoteras
viewtopic.php?f=6&t=22537&start=0
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

En el primer link andan hablando sobre si casca catalizador por anular EGR o SAI, y queda desmentido.

Surge la idea de emular la EGR con un resistor para que no haya rayito pero indican que deberia ser grande y que se acaba antes dejando por ahi solo el solenoide (o bien, currandose el ENGAÑATOR del Z22SE que ya linko en su dia Herr Farrucu)

Tambien se indica claramente que con el sistema SAI la ECU solo controla el rele, y se puede anular de ahi para abajo TODO sin mayor problema sin que surja rayito.

El rele en cuestion es el K152 y sus dos conexiones de maniobra (su bobina) van directas a ECU, a los pins 37 y 44. La potencia esta protegida por el fusible F49, de 30A (como es tocho sera facil de localizar en la caja del vano motor).
El mismo rele controla simultaneamente el motorcillo (M73) y la electrovalvula de aire secundario (Y111).

Imagen

Para comprobar este rele, con contacto puesto, conectandolo como indica la figura y accionando el interruptor, el motorcillo debe funcionar.

Para anularlo:

Simplemente desconectar electricamente por debajo del rele (conector de electrovalvula y conector de motor) y ya no funcionara ni habra rayito.

Para eliminarlo:

:arrow: Taponar ambas entradas a colector de escape con unas piezas ciegas que encajen en los huecos que dejara el tubo.

:arrow: Taponar la entrada de vacio en la admision que va a la valvula.

:arrow: Extirpar motorcillo, electrovalvula y canalizaciones.

:arrow: Proteger los conectores que quedan libres contra la humedad, que seguiran llevando tension.

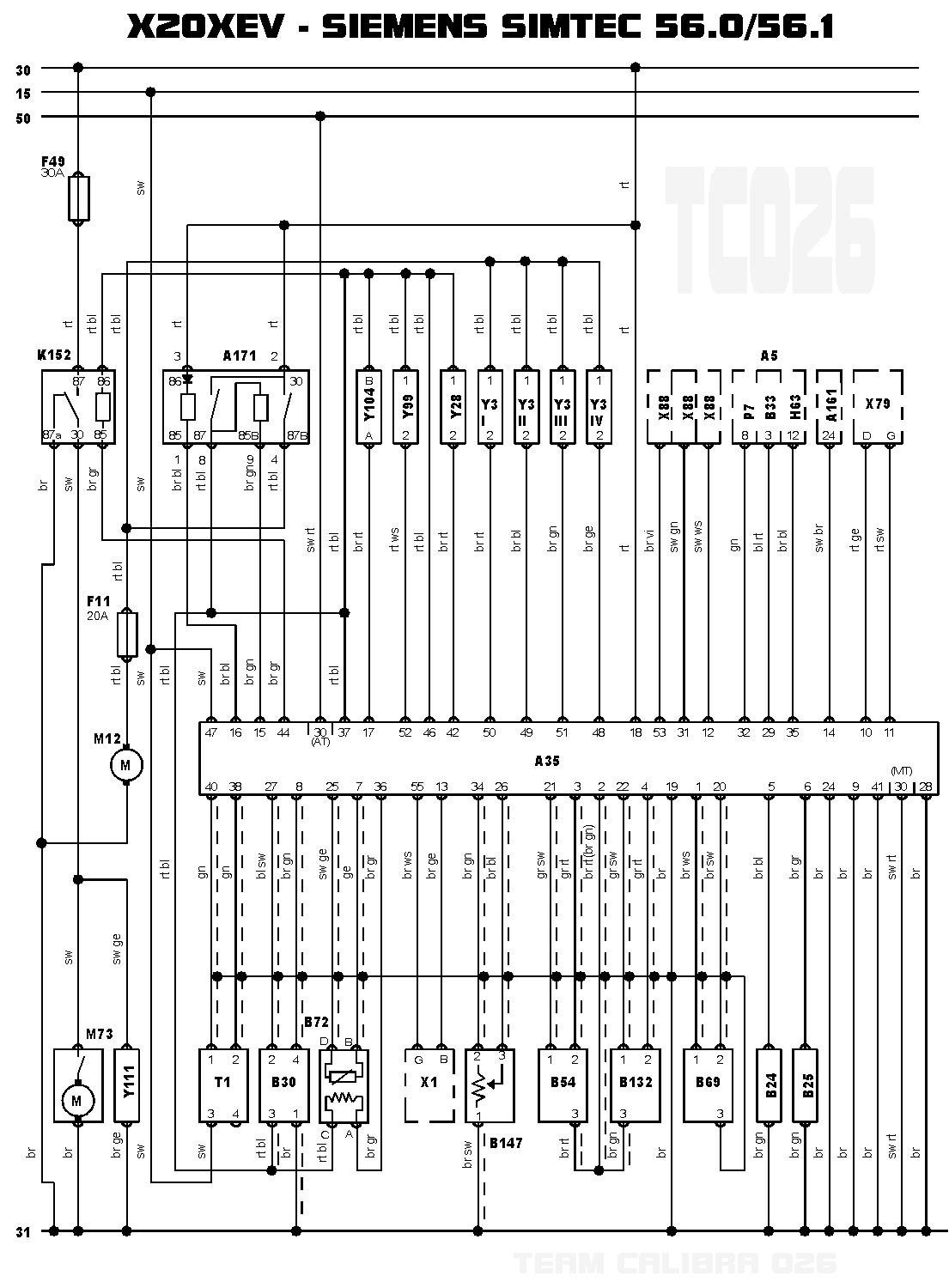

Me permito la licencia de subir el esquemita electrico directamente al foro, que creo que es de interes general y conviene que no se "caduque".

En otro ratillo subo mas cosas. :wink:
ImagenImagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por torni »

palm--vectra escribió:
torni escribió:imagino que sera como montarlo en un xe ,no? yo llevo como dije en paguinas anteriores algo similar, segun los compañeros, original opel pero la verdad que no me da la misma confianza que el que llevo en el xe
Yo me refiero a este:
Aparte de ese ultimo que hemos puesto.

Pd. Añado un kit turbo de HG-MOTORSPORT
tengo exactamente el mismo montado en otro color en el xe, supongo que en el xev va en el mismo tubo, que es el derecho mirando de frente el coche

hoy cambie la valvula del ralenti por una de ebay de unos 40 euros, mano de santo, ralenti clavado a 900rpm
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

torni escribió:supongo que en el xev va en el mismo tubo, que es el derecho mirando de frente el coche
En ambos motores hay DOS manguitos de reaspiracion de vapores de aceite, el grueso a la izquierda que va directo al Ecotec-power-cap y el fino que sale de justo a su derecha y desemboca aguas abajo del TB:

Imagen

Ambos guarrean la admision en su debido momento, el fino a ralenti y baja carga, y el grueso arriba.
ImagenImagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por torni »

es una autentica guarrada, mi tapa de balancines tiene una raja en la parte superior , que queda en la camara de recirculacion, pues cada vez que abro el capot se ven los chorretones de grasa marron como si de una campana extractora de cocina se tratara, y luego eso se lo come el motor de nuevo, no tardare en montar un catch tank , tendremos que presionar a cierta persona para que los haga rapido... :burla:
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

torni escribió:tendremos que presionar a cierta persona para que los haga rapido... :burla:
No soporto las presiones cara a cara! :burla: :jaja:

Bajate esta semana si tienes libre una mañana/tarde y le buscamos hasta ubicacion y anclaje guapo! :wink:
ImagenImagen
Avatar de Usuario
palm--vectra
Calibrero Bronze
Mensajes: 344
Registrado: Vie, 26 Nov 2010, 18:00
Ubicación: MadriZ

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por palm--vectra »

Bueno pues acabamos de venir de investigar con el dichoso SAI. Os cuento mas o menos lo que hemos hecho:

-Lo primero que hemos hecho ha sido desmontar el tubo que desde la valvula hasta el colector de escape para ver si estaba cerrada.
Imagen

-Despues hemos sacado toda la tuberia que conecta con los colectores.
Imagen
Ahi se puede ver la raja :bate: y todo el aceite rezumado.

-Luego hemos desconectado las conexiones del motorcillo y la hemos protegido con cinta aislante.

-Hemos vuelto a conectar todo (menos lo electrico) y mas o menos se ha solucionado bastante los tirones.

Esta la dejo de bonus para una posible ubicacion del catch tank una vez anulado todo el SAI.
Imagen
Vectra GT 16 Varvulas ecoteras
viewtopic.php?f=6&t=22537&start=0
Avatar de Usuario
NeWbIe_SLMNK
Master Calibreitor!
Mensajes: 8578
Registrado: Mar, 30 May 2006, 14:00
Ubicación: Karrosseriebau Nr.3

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por NeWbIe_SLMNK »

palm--vectra escribió:-Hemos vuelto a conectar todo (menos lo electrico) y mas o menos se ha solucionado bastante los tirones.
Me alegro por ello :D Torni y yo tambien tuvimos cierto debate a la vista de ese sistema en su coche, por desgracia no ibamos sobrados de tiempo ni provistos de maquina de retratar como para haber hecho un brico como seria menester. Supongo que para la proxima, igual le caen unos casquillos ciegos torneados a medida para taponar la entrada a colectores y poder eliminar absolutamente todo hasta rele sin contemplaciones.
ImagenImagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por torni »

como no era el tema del dia no nos pusimos a mirar demasiado que el tiempo corria en contra , de todas maneras me quede contentisimo por que sali con la funda ojalata baja del colector soldada con unos puntos , al volver ya no hacia ruido el coche al reducir como antes,y ya por eso valio la pena ir

que tienes el colector rajado palm? tiene los dias contados.,. :bate:

otro dia si nos ponemos con tiempo desde la mañana se puede desmontar el mio si hace falta , otra opcion que comento newbie es escanear otros de x20xev ,creo, la ultima unos rajados prestados y "copiarlos"

me quede un poco asombrado con la mierda colector que es eso, no llega ni a ser 4-2-1 , sino que es 1 haciendo camara 2-1 , cuanto antes los quite mejor para mi, y mas viendo que rajan

tecnologia punta la de opel macho, tanto en pintura como en si en el ecotec
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
palm--vectra
Calibrero Bronze
Mensajes: 344
Registrado: Vie, 26 Nov 2010, 18:00
Ubicación: MadriZ

Re: El Rincon de los Incomprendidos Ecotec (x20xev)

Mensaje por palm--vectra »

torni escribió:que tienes el colector rajado palm? tiene los dias contados.,. :bate:
¿Tu no los tienes rajados? Una de dos, o me estas timando o los has cambiado :cuñao:
Yo he pensado en hacer la adaptacion al primer tramo solamente, mas barato para hacerlos y para el consumidor :mrgreen: y con sus conexiones SAI totalmente ciegas.
NeWbIe_SLMNK escribió:Supongo que para la proxima, igual le caen unos casquillos ciegos torneados a medida para taponar la entrada a colectores y poder eliminar absolutamente todo hasta rele sin contemplaciones.
A ver que te parece lo que he pensado:
Poner una tuerca ciega de fontaneria en la cafetera que esta antes del colector, de forma provisioná. Segun he visto por ahí, hay 2 tipos de SAI, uno lleva los tubos por encima de la junta de escape y el otro (el mio) lleva una cafetera al lado del radiador como rodeando los colectores.
