[MarteDJ]

Se puede usar cualquiera de las salidas extra de la ms para sacar señal de inyeccion sin necesidad de usar uno de los bncos de inyectores. Asi es como va el mod de la wterinjection

[NeWbIe_SLMNK]

Bien, como no me entero de nada si te parece lo hacemos así:

1) Cuando lo tengas medio claro me dices, v.g.: 'Conecta tal pin a cual pin, intercalando una resistencia de pascuales ohmios'.

Chachi!

2) Yo lo pruebo y luego informo: BOOM! ó GUAY! .

Si me cedes el honor, el primer BOOM, caso de darse, sera el de mi BC!

Se puede usar cualquiera de las salidas extra de la ms para sacar señal de inyeccion sin necesidad de usar uno de los bncos de inyectores. Asi es como va el mod de la wterinjection

Tambien tienes razon! Si no se van a usar, es muy preferible dejar la señal de inyeccion p'a lo que es! ¿Que posibilidades de configuracion tiene esa salida?

[TELVM]

Se puede usar cualquiera de las salidas extra de la ms para sacar señal de inyeccion sin necesidad de usar uno de los bncos de inyectores. Asi es como va el mod de la wterinjection

Pero creo que no puedes sacar v.g. 'spark output A' por más de un output pin a la vez ; ni activar spark outputs extra a lo Pancho Villa para experimentos sin volver loca a la MS:

Remember you only need to fit the same amount of VB921's as you require outputs. e.g. 2 x VB921's (Spark A + B) for a wasted spark 4cy, 4 x VB921's (Spark A + B + C + D) for a wasted spark 8cy, etc.

The outputs will NOT work correctly if you choose: e.g. Spark A and Spark C for a 4cy
They MUST be selected in sequence A, B, C, D, E, F e.g. Spark A and Spark B for a 4cy

[MarteDJ]

Pero si puedes usar las 4 salidas extra con señal al ritmo de la chispa o de la inyeccion o de chispa o de cualquier sensor o para activar reles o cualquier patochada

[TELVM]

Ajá, creo que ya te sigo :

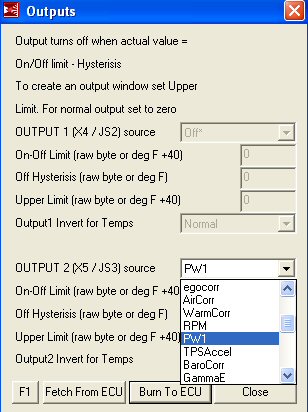

Output PW1 001.jpg (39.69 KiB) Visto 5226 veces

[NeWbIe_SLMNK]

Ajá, creo que ya te sigo :

Output PW1 001.jpg

Jodo con la MS! Mooooola!

[Alan78]

¿alguien tiene por casualidad un esquema de diseño del pcb tocho de la MS o la propia placa escaneada? ¿es una placa con pistas a dos caras o tiene pistas por medio tambien?

Y tambien he estado viendo el modulito que trae el chip de la MS y no consigo ver en una foto de forma lo suficientemente nitido que carajo de conexion lleva ¿pines que se pinchan sobre la otra placa? ¿conectores tipo bus?

[MarteDJ]

En la pagina de megamanual tienes los esquemas.

El chip se pincha en un zocalo

La placa de la v3.0 lleva 4 capas

Todos los esqumas, info y programas son libres y estan en la web oficial

[Alan78]

Tienen esquemas electricos por modulos, pero yo iba a por lo sencillo, tostar, insolar y a triunfar . Si me dices que es de 4 capas... ya en "embarroca" el invento cosa seria

[NeWbIe_SLMNK]

La V 2.2 es mas simple y si que tiene todos los diagramas y esquemas para currartelo tu mismo. Creo que Sigma hizo alguna asi.

Con la V 3.0 la cosa se complica y pienso que "pa lo que vale hecha" tanto en kit como montada es harto razonable el precio que tiene.

¿Que estas tramando?

[Alan78]

¿Que estas tramando?

Sopesando si seria viable fabricarme yo mismo la placa completa y montarme todos los componentes por mi cuenta. Viendo lo que cuestan SOLO la placa base, serian casi 200 pavos de ahorro, lo cual es como para pensarselo un poco . Un colega tiene una insoladora casera y seria cuestion de ver que tamaño tienen esas pistas, diseño y orden para luego probar a insolar el pcb, por chicolase . Si sera viable o rentable, habria que verlo .

El tema es que si bajamos escalo a la placa V2, TELVM puso que no era recomendable, no se exactamente por que, no he indagado sobre el tema las cosas como son, pero si la V2 va a limitar funcionalidad, entonces eso no puede ser

[MarteDJ]

Pues si te ahorras 200 pavos te tienen que dar dine
ro y todo jajajaja

[Alan78]

¿no vendria siendo esta?:

http://www.diyautotune.com/catalog/pkit ... -p-93.html

Vale, no me habia fijado y esa ya trae el pcb y chips de la propia MS y solo eso son 90 pavos en la tienda. Lo que no veo logico es que el titulo del apartado reza MS II con PCB III y resulta que dentro todo apunta a MS I con PCB III

[MarteDJ]

Mmmmm no pillo que tienes pensado hacer pero tienes kits ms1 por 187$ y kits ms2 por 253$

[korvo01]

Desculpar intrometerme en este hillo (que de MS nada entiendo ) pero siempre oi decir que tanto las MiniMS como V2 solo dan problemas con los motores 2.0 de nuestros coches.

[TELVM]

Cuan barrocas ganas de complicarse la vida, por los $187 = 151€ que cuesta un kit MS1-Extra v3.0 que trae todo a huevo y bien ordenado, solo a falta de soldar.

BTW creo que la v2.2 no controla chispa, solo chofa.

La Microsquirt se diseñó en tamaño miniatura para las motos; es más cara y no ofrece ventajas en un coche.

[TELVM]

Lo que no veo logico es que el titulo del apartado reza MS II con PCB III y resulta que dentro todo apunta a MS I con PCB III

Fíjate en la daughter a la izquierda del sensor MAP:

Esa plaquita contiene el chip y hardware extra MS2:

Se pincha en la placa maestra:

... convirtiéndola en una MS2 .

Uséase, basta con extraer el chip MC68HC908 8-bit MS1 y enhebrar en su lugar la daughter con el chip MC9S12C64 16-bit MS2 para tener una MS2.

Posiblemente en el futuro inmediato le haga esto a la PnP del Misil.

[MarteDJ]

la V2.2 tambien controla chispa y se puede hacer extra, pero hay que añadirle todo el hardware que lleva la V3.0 para que lo haga, es mas complicado y sale mas caro que pillarse de primeras la V3.0

por cierto ¿pasar a MS2 conlleva reprogramar todo de nuevo?

creo que se ampliaban las rejillas de VE y spark ¿no? de 12x12 pasaban a 16x16

[TELVM]

por cierto ¿pasar a MS2 conlleva reprogramar todo de nuevo?

Yep. Pero no es empezar en blanco, se puede extrapolar lo programado para la MS1.

creo que se ampliaban las rejillas de VE y spark ¿no? de 12x12 pasaban a 16x16

Me parece que sí.

[Alan78]

Fíjate en la daughter a la izquierda del sensor MAP:

Ya, si sirven lo puesto en la foto (que cuadra con el titulo), entonces es correcto .

Se pincha en la placa maestra:

Vale vale, entendido. Esque en las fotos con vista superior no se veia el pinout inferior del pcb. En ese caso es facil de endiñar donde sea .

Cuan barrocas ganas de complicarse la vida, por los $187 = 151€ que cuesta un kit MS1-Extra v3.0 que trae todo a huevo y bien ordenado, solo a falta de soldar.

Barroco... pse psa, es relativo, depende del diseño del pcb, pero si no se complica demasiado, estamos hablando de que simplemente con comprar a pelo la MS tal cual (90$) y fabricando DIY la placa base, ya es un ahorro bastante considerable. Imaginate que tuvieses que modificar tu mismo el TB de omega para tu cali por el coste de 5 pavos o tuvieses que comprar un kit chachi y te cuesta 100 , mientras se consiga lo mismo, puedas hacertelo tu mismo y no se haga una chapuza... bienvenido sea .

De momento solo he encontrado esquemitas por bloques pero no esquemas tal que asi:



Con algo asi ya el trabajo se simplicaria mucho. Otra cosa es que metan 4 capas de pistas por ahorrar espacio, que eso ya lo complicaria mas, pero aun asi, teniendo el diseño, creo que podria conseguir hacermelas siendo medianamente escrupuloso
