[Bricox] Extraer marcador y cambiar bombillas

Mensaje por torni »

Este brico es facilito , para ayudar a los que pretendan quitar el marcador para cambiar bombillas o lo que sea y no sepan como

no mireis mis esferas que eran provisionales :roll:

se desmonta en 3 minutos no es complicado

herramientas , desotrnilladores de estrella y plano

Imagen

1 quitas los dos tornillos de estrella,uno de cada lado del plastico del volante donde estan las manetas de intermitentes y limpias,estan cubiertos por dos plastiquitos que hacen de tapon

Imagen
Imagen
Imagen
Imagen

2 con cuidado para no rallar y la ayuda de un destornillador plano sacas el plastico que hay en la parte baja del marcador que sale a presion
Imagen
Imagen

3 te queda el plastico de la parte alta,quitas dos tornillos que lleva de estrella uno en cada extremo, en la foto no sale por que yo no los llevo y hay una de mis patillas que esta rota

Imagen
Imagen

4 te quedan 3 tornillos de estrella en el mismo marcador, uno arriba, y uno en cada lado de abajo

Imagen

5 al aflojar los tornillos tienes que separar el cristal del cuenta y quitarlo, va con 4 grapas anclado al mismo, en el cuadro mio viejo le faltaban dos y es mucho mas facil de quitar, en el nuevo que le he puesto tenia las cuatro y he sudado para poder quitar el cristal ya que no hay hueco para meter destornillador y hacer palanca,es con la uña o la yema de los dedos, asi que sintiendolo mucho he partido queriendo una grapa para que salga mas facil cuando lo quiera desmontar (esto ultimo a gusto del consumidor, yo no me mato mas)

Imagen

6 veras que ya te queda suelto el cuenta, pues por la parte de donde marca la gasolina (derecha) metes la mano por detras moviendo el marcador entero hacia dentro de la izquierda para poder meterla y quitas un conector , este es facil de quitar, solo hay que pulsar por los laterales, todo esto es al tacto sin ver nada pero es facil
esto es lo que queda detras para que se sepa que tocas

Imagen
(tres conectores y la sirga)

Imagen
Imagen

7 con el conector de la derecha sacado tiene algo mas de movilidad el cuadro asi que metes la mano de nuevo por la derecha y tocaras la sirga del velocimetro, esta sale apretando una pletina que notaras al tocarlo (para montarlo luego a presion, es facil )

9 tienes dos conectores mas a la izquierda que hay que quitar igual que en el punto numero 6 , asi que metes el marcador hacia la derecha para meter la mano por la izquierda

Imagen

ya tienes el cuadro quitado, las bombillas, las 4 con capuchones verdes son las que alumbran el cuadro, las negras son las funciones del marcador (siempre que sean de origen claro)

Imagen

AÑADO UNA FOTO DE LA SITUACION DE LAS BOMBILLAS, DE QUE SON ,SIRGA Y CONECTORES, LOS NUMEROS SON AL PUNTO DEL BRICO AL QUE PERTENECEN

Imagen


mas info viewtopic.php?f=2&t=20962
Última edición por torni el Mar, 16 Mar 2010, 13:32, editado 3 veces en total.
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
juanmaro1
Calibrero Silver
Mensajes: 719
Registrado: Jue, 09 Abr 2009, 23:04
Ubicación: LAUDIO

Re: [Bricox] Extraer marcador

Mensaje por juanmaro1 »

muy bueno y muy bien explicado ,habra que animarse...
Avatar de Usuario
lujavi
Calibrerito Novato
Mensajes: 17
Registrado: Mar, 22 Dic 2009, 22:52
Ubicación: Madrid zona sur

Re: [Bricox] Extraer marcador

Mensaje por lujavi »

Las esferas de fondo blanco quedan muy bien, si las vas a dejar definitivamente, y si quieres volver a quitar el marcador, pinta las agujas de rojo o naranja y ya te quedaria de puta madre no se que opinas tu.
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador

Mensaje por torni »

Carlos escribió:
Imagen
Como observacion cabe indicar que el casquillo de color verde indica que la lampara es de 2W, las de 1,2 tiene el casquillo negro.

Las lamparas verdes son dificiles de conseguir y valen alrededor de 2€ cada una :shock: , si alguien va a compralas nuevas y el vendedor de repuestos de le dice que ande va que mejor compre las clásicas de 1,2W ya que alumbran igual le dicen de mi parte que una mierda y que se vaya a paseo (esto le a ocurrido a un servidor con algunos agravantes mas).
mas info de carlos

el blamco es un led ,la verde es alumbrado y la de funciones son negras
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador

Mensaje por torni »

lujavi escribió:Las esferas de fondo blanco quedan muy bien, si las vas a dejar definitivamente, y si quieres volver a quitar el marcador, pinta las agujas de rojo o naranja y ya te quedaria de puta madre no se que opinas tu.

no habia visto esta respuesta

pues lo que pasa es que cuando compre el coche tenia las esferas blancas,pero no se iluminaban mas que algunos numeros y trozos de numeros, asi que lo abri, me encontre que las blancas estaban encima pegadas alas de serie con loctite una era de 7mil y la otra 8 mil, asi que al sacarlas se quedo pegado el loctite a la de serie por delante y arranco la parte de detras ala de encima, tal como se ve aun estan disimuladas por que lo pinte provisionalemnte las negras por delante con rotulador y las blancas por detras con tipex ,durante el dia se nota pero poco, de noche es una guarrada , compre pensando que eran esferas en ebay resultando ser pegatinas que van encima de las esferas, asi que quite las esferas y deje una temportada solamente la pegatina, esto hasta encontrar esferas, luego como puse leds azules queria ver que tal quedaba y le puse las que ves en las fotos que son las que estan mejor para ver como quedaba, las que llevo ahora desde hace dos dias de un cuadro que me ha llegado son negras de serie , es lo que queria yo , negro y que se ilumine en azul , sencillo , pero es en millas y km , asi que queda vastante chulo


joder vaya...
Imagen
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador

Mensaje por torni »

una foto del cuadro donante sacando de una manera segura las agujas

Imagen
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
m4rkuz
Calibrero Gold
Mensajes: 866
Registrado: Sab, 18 Jul 2009, 20:16
Ubicación: Barcelona

Re: [Bricox] Extraer marcador

Mensaje por m4rkuz »

Buen brico Torni !! :) Esta semana lo imprimiré y lo seguiré paso por paso ya que quiero sacar las bombillas amarillas de serie , y poner los leds que me consiguió Aladino ! que son la caña!! ya comentaré si lo he visto chungo o no :)

Un abrazo y gracias!!
Avatar de Usuario
xuanxo02
Master Calibreitor!
Mensajes: 8847
Registrado: Mar, 09 Ago 2005, 02:16

Re: [Bricox] Extraer marcador

Mensaje por xuanxo02 »

ostia esas esferas... ya me gustaria a mi saber de donde han salido, las blancas que pone sport, tengo unas iguales montadas y el maricon de joshua se mofaba porque decia que eran tunetas y tal y yo le decia que eran de serie, y ahora que te las he visto a ti.. curioso, a saber de donde cojones habran salido estas esferas. :-k :-k
Calibra Turbo '95
Volvo S60 R '04 "The beast"
El calibra, como el buen vino, mejora con los años.
Avatar de Usuario
laro
Calibrero Gold
Mensajes: 987
Registrado: Mié, 11 Mar 2009, 16:35
Ubicación: Santander

Re: [Bricox] Extraer marcador

Mensaje por laro »

Torni puedes poner unas fotos d como es el sisitema para q se iluminen las agujas,o dond llevan las luces para q se iluminen porfavor??
Fernando Alonso 2006:
Ir a McLaren y no correr nunca en Ferrari me recuerda mucho a Senna. Para mí, hacer como él sería el objetivo en mi carrera. De niño jugaba con coches de esta escudería, por lo que estar ahora aquí es un sueño cumplido. Si fuera futbolista, me gustaría jugar en el Madrid y conducir en McLaren es como jugar en el Madrid
Imagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador

Mensaje por torni »

xuanxo02 escribió:ostia esas esferas... ya me gustaria a mi saber de donde han salido, las blancas que pone sport, tengo unas iguales montadas y el maricon de joshua se mofaba porque decia que eran tunetas y tal y yo le decia que eran de serie, y ahora que te las he visto a ti.. curioso, a saber de donde cojones habran salido estas esferas. :-k :-k
son tunetas por que estaban puestas una encima de la otra , asi que de serie no son, almenos de mi coche, yo creo que son tuneta pero de los primeros :D (lo que antes era tuning ahora lo llaman stiling)
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador

Mensaje por torni »

laro escribió:Torni puedes poner unas fotos d como es el sisitema para q se iluminen las agujas,o dond llevan las luces para q se iluminen porfavor??
Imagen
Imagen

los circulos rojos es la situacion de las bombillas que iluminan el cuadro, bueno la de la izquierda va mas hacia la izquierda pero no sale en la foto donde deveria estar

las flechas rojas es hacia donde ilumina cada bombilla

los circulos verdes es la situacion de las partes de plastico transparente con angulos que hace que refleje la luz en zonas como kilometraje y agujas


yo en mi cuadro he montado sujetando con silicona 7 leds y cableado por dentro, de 3,5 y resistencia, pero todo conectado a la alimentacion de una bombilla, y lo que me pasa es que no se iluminan demasiado

alguien sabria donde podria conectar para tener mas corriente? o uso unos leds conectados a una bombilla y otros en otra? :-k
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
laro
Calibrero Gold
Mensajes: 987
Registrado: Mié, 11 Mar 2009, 16:35
Ubicación: Santander

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por laro »

Gracias Torni,pues yo creo q eso el mio no lo debe d tener,d toods modos como no tengo nada mas fundido no voy a enredar x si las jodo algo,pero el dia q tenga q cambiar alguna aprovechare con esta foto y vere si lo puedo poner
Fernando Alonso 2006:
Ir a McLaren y no correr nunca en Ferrari me recuerda mucho a Senna. Para mí, hacer como él sería el objetivo en mi carrera. De niño jugaba con coches de esta escudería, por lo que estar ahora aquí es un sueño cumplido. Si fuera futbolista, me gustaría jugar en el Madrid y conducir en McLaren es como jugar en el Madrid
Imagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por torni »

creo que tienes que tenerlo laro, mi cuadro lo tenia y el guiri que he comprado tambien siendo de astra de algun modelo sencillo, que menos que lo lleve el turbo tambien que era de lo mas carito de la epoca no?

he actualizado añadiendo una foto con situaccion de bombillas, conectores y sirga
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
laro
Calibrero Gold
Mensajes: 987
Registrado: Mié, 11 Mar 2009, 16:35
Ubicación: Santander

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por laro »

ya t digo q mis agujas no se ilumina,y korvo dice q el en 10 años nunka las vio iluminarse :-k
Fernando Alonso 2006:
Ir a McLaren y no correr nunca en Ferrari me recuerda mucho a Senna. Para mí, hacer como él sería el objetivo en mi carrera. De niño jugaba con coches de esta escudería, por lo que estar ahora aquí es un sueño cumplido. Si fuera futbolista, me gustaría jugar en el Madrid y conducir en McLaren es como jugar en el Madrid
Imagen
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por torni »

añado esto de un privado que creo que puede ser importante, por que nos podemos encontrar que luego montado no funcionen las luces cambiadas

---------------------------------------------------------
lo unico complicado que cuenta vastante es quitar el cristal pero bueno, con paciencia, no se puede meter herramienta asi que hay que hacerlo con las yemas de los dedos, en el brico he subido una foto de la situacion de las bombillas y esas cosas, ya que lo tienes fuera comprueva una por una y cambia la que veas mal, veras que hay unas que quedan mas escondidas, yo las saque con unos alicates de punta fina, salen dandoles media vuelta, ojo, antes de volver a montar el cuadro presentalo y enchufa los conectores,sin la sirga que asi queda mas mobible, da el contacto y mira que todo este correcto iluminado, por que las bombillas si las pones al reves,y los leds aun mas, puede que los pongas en la posicion contraria y no iluminan, si todo va correcto quitas el conector de la derecha para meter la mano y conectas la sirga y de nuevo el conector
-------------------------------------------
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por torni »

Imagen
Imagen


pues no se que decirte laro, a ver si le montasbombillas de led igual tienen mas potencia y queda iluminado, cuando tengas que abrir marcador exponlo y a ver las diferencias
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
laro
Calibrero Gold
Mensajes: 987
Registrado: Mié, 11 Mar 2009, 16:35
Ubicación: Santander

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por laro »

Ok Torni si algun dia m da x desarmarle y mirar lo q pas lo expondre aki,pero d momento no tengo intencion no vaya a ser q manaza al canto :badgrin: gracias x la info y buen bricox :wink:
Fernando Alonso 2006:
Ir a McLaren y no correr nunca en Ferrari me recuerda mucho a Senna. Para mí, hacer como él sería el objetivo en mi carrera. De niño jugaba con coches de esta escudería, por lo que estar ahora aquí es un sueño cumplido. Si fuera futbolista, me gustaría jugar en el Madrid y conducir en McLaren es como jugar en el Madrid
Imagen
m4rkuz
Calibrero Gold
Mensajes: 866
Registrado: Sab, 18 Jul 2009, 20:16
Ubicación: Barcelona

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por m4rkuz »

Joder Torni.. que chungo es volver a poner la tapa de debajo del marcador.. DIOSS !! :D

Ya he puesto las 4 leds de aladino y se ve como azul.. MOLA! :D


Un saludo,
Avatar de Usuario
torni
Calibrero de pro
Mensajes: 2133
Registrado: Vie, 20 Mar 2009, 13:07
Ubicación: Tarragona - Pineda de mar (bcn)

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por torni »

jej con paciencia se pone

laro creo que ya se por que tus agujas no se iluminan, las bombillas con el tiempo se quedan oscuras , yo me he encontrado mas de una asi sobretodo por la punta, siguen funcionando pero con menos luminosidad al estar oscurecido el cristal, total que los angulos esos reflejan de uno a otro a modo de espejo, hay uno justo por donde asoma la bombilla que refleja directo a otro que esta en donde la aguja por un lado, en las otras 3 bombillas pasa lo mismo, cada aguja le llega ese reflejo de dos bombillas y si estas estan oscurecidas no llega apenas nada por que no es luz directa , creo que ese podria ser la cuestion, por eso muchos no se les ilumina

mañana si tengo tiempo con una foto te pongo como va el reflejo, por que escrito es complicado
Imagen
Calibra c20xe 91, Calibra x20xev 95, kawasaki Z750 08, Ex-Zx 1.9d 93, Ex-Saxo 1.6Vts 99, Ex-R19 1.8 93 R.i.p, Ex-306 01 R.i.p, Ex-Golf Gti 90 R.i.p
Avatar de Usuario
laro
Calibrero Gold
Mensajes: 987
Registrado: Mié, 11 Mar 2009, 16:35
Ubicación: Santander

Re: [Bricox] Extraer marcador y cambiar bombillas

Mensaje por laro »

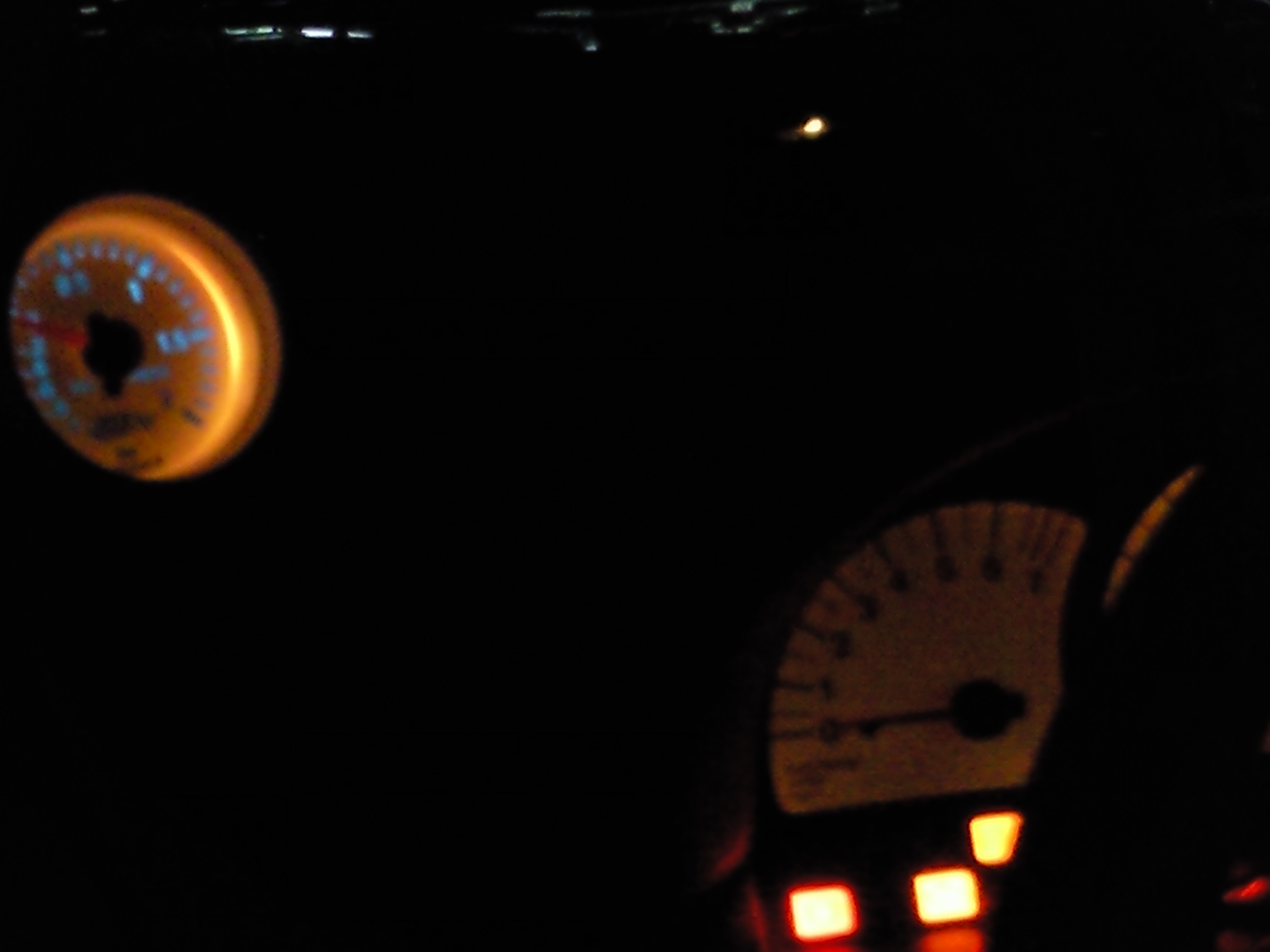

Pues igual es alguna cosa d esas,q falle algo,para q t hagas una idea las agujas no iluminan ninguna y nada d nada,no es q iluminen un poko,es del mismo color de dia q de noche,con luz q sin luz
Aki se ve un poko
Adjuntos
Fernando Alonso 2006:
Ir a McLaren y no correr nunca en Ferrari me recuerda mucho a Senna. Para mí, hacer como él sería el objetivo en mi carrera. De niño jugaba con coches de esta escudería, por lo que estar ahora aquí es un sueño cumplido. Si fuera futbolista, me gustaría jugar en el Madrid y conducir en McLaren es como jugar en el Madrid
Imagen
