[Bricox] McGivering Lambda Wideband - Jaw 1.041 - DIY Rules

[Alan78]

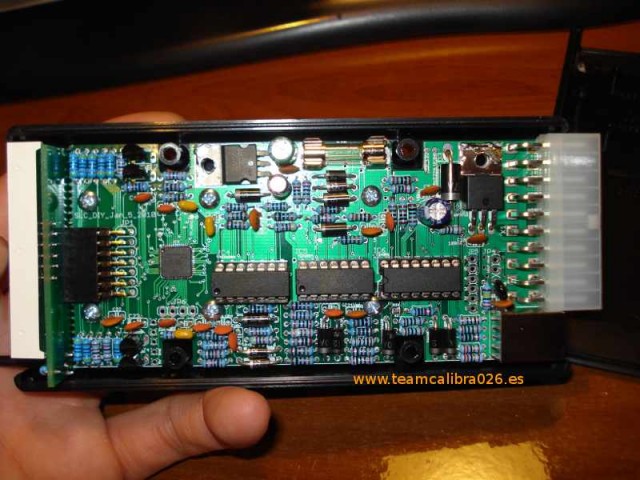

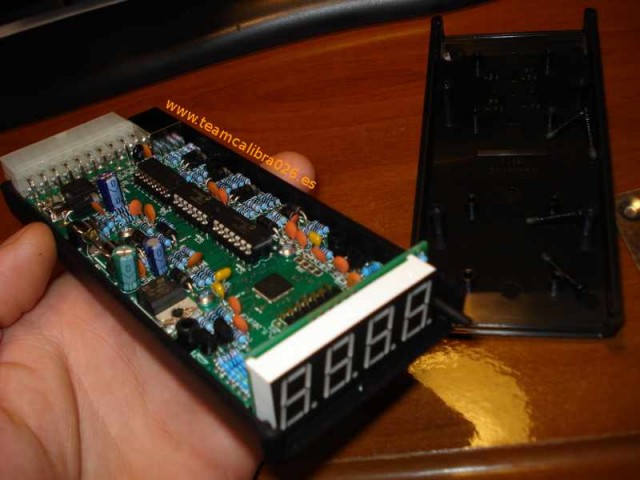

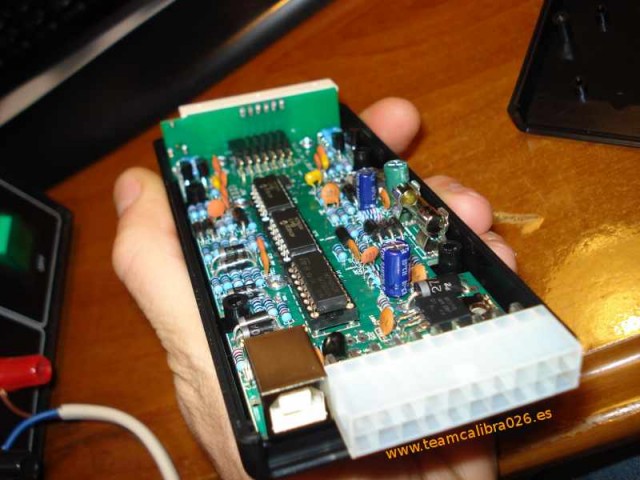

He retomado el montaje del puzzle estos dias y ya la he montado a ratos libres :

Han sobrado como 2 resistencias de 1K, 1 resistencia de 10K y un condensador de lenteja, eso si, sobran porque se han pasado metiendo material en el paquete

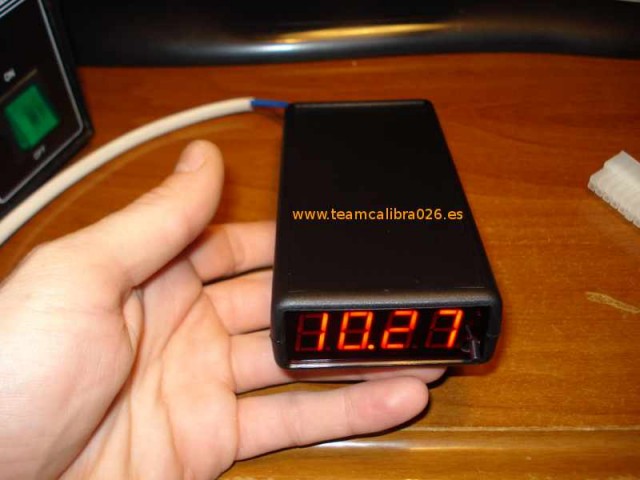

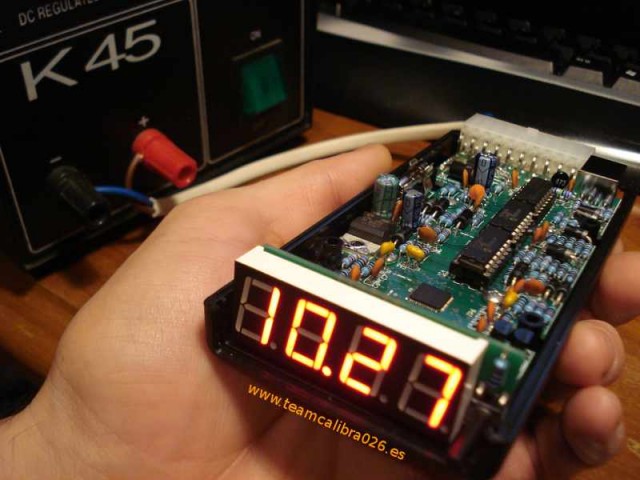

Esta viva!! :

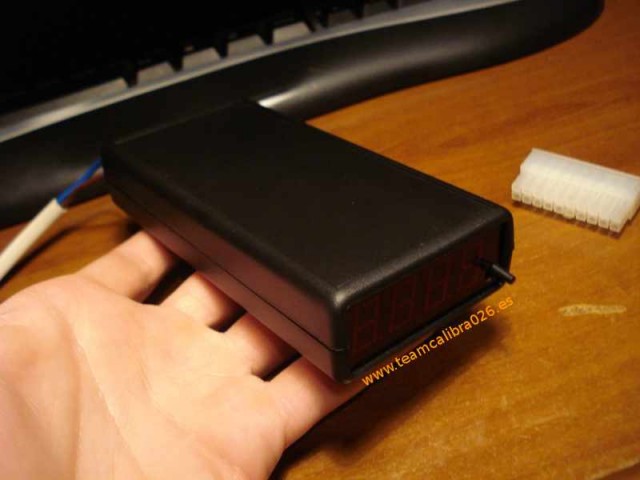

Completamente montada con su cristalito frontal:

De momento la voi a guardar tal cual para el 8v, en breve espero poder empezar a sacarle partido

Acabare haciendole un pcb de display personalizado para poder quitar el que trae de serie y llevarlo con cableado hasta donde quiera en el salpicadero (con idea de montarlo igual que en el turbo dentro del propio cuenta kms) y ademas añadirle un trim para regular la intensidad de luz, cosa que el de serie no trae.

[Alan78]

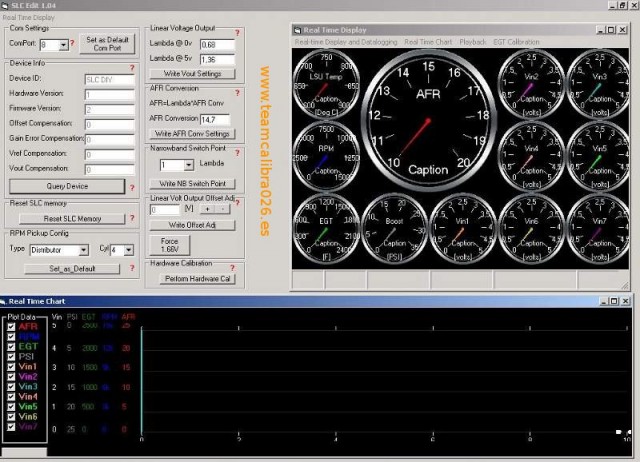

Una captura del SLC Edit:

Tiene muy buena pinta y permite visualizar todos los parametros de hardware a la vez, se ve mas completito que el Jaw Edit y mas vistoso . Ya veremos si han seguido conservando o no el desastroso bug de exportacion de logs que habia en el Jaw Edit para los windows XP españoles .

Como lo he probado en un portatil antediluviano que tengo para estos trabajitos (me huele que el .NET le tira de recursos de forma exagerada), el programa me iba LENTISIMO y no he podido verlo muy a fondo, ahora que se que no explota ni quema puertos USB lo probare en el otro portatil

[Sphinx]

Este cacharrito hace la misma funcion que el de marte al principio del pos? si es asi me parece mas comodo el de marte xk lo puedes poner en el cuadro aunk este por lo k dices tambien aunk la pantalla parce mas grande.

Saludos: Sphinx

[Alan78]

La funcion es exactamente la misma, es una wideband como la JAW pero mas moderna y con diferente diseño, evolucionada, mas ordenada y el chip principal ya viene en SMD soldado en el propio pcb (en este sentido es una putada porque si se quema no puedes cambiarlo tu mismo como en la jaw, que era una cucaracha pinchada en su zocalo, programada de fabrica eso si).

Este tal como viene de serie esta pensado mas bien para tunear y luego volver a enchufar una narrow o directamente tirar por una esquina el cacharrito (en la guantera o donde sea). En plan para dejar fijo y poder ver el display habria que currarselo uno mismo para sacar de la placa el cableado necesario y montar el display donde quieras. El display que trae de serie es grande y va pinchado en un pcb pequeño que lleva una resistencia, un interruptor para cambiar las funciones mostradas en el display (aqui no se conectan varios displays en serie, usas el mismo y cambias de funcion a base de pulsador) y su conector de 14 pines para enchufar a la placa base principal. Con eso desde el conector de la placa base en adelante, si te quieres currar algo a tu gusto, es sencillo y puedes mandar al cuadro un pcb personalizado con un display mas pequeño, con un trim para regular la intensidad de luz, mandar el pulsador a cualquier sitio del cuadro, etc. Eso ya va en la idea de cada uno, de eso va el DIY

[Sphinx]

Umm ok quizas me quede mas con la JAW mas discreta aunk sea mas vieja el resultado es el mismo, cuando comentas que es mas tuneable a que te refieres? a que se puede observar en el Pc los valores, aunk en la de Marte tambien lo puede hacer me parece.

Mi ultima duda se podria conectar una MS y una JAW o este caso una como la tuya a un PC simultaneamente? lo digo xk en un futuro me gustaria meterme en el mundo de la MS pero antes en el de la JAW para ir aprendiendo cosas y familiarizandome.

Saludos: Sphinx

[Alan78]

Umm ok quizas me quede mas con la JAW mas discreta aunk sea mas vieja el resultado es el mismo, cuando comentas que es mas tuneable a que te refieres? a que se puede observar en el Pc los valores, aunk en la de Marte tambien lo puede hacer me parece.

No es cuestion de preferir una u otra, simplemente la JAW se ha descatalogado y ya no la fabrican, si quieres una nueva vas a tener que irte a una SLC

Mi ultima duda se podria conectar una MS y una JAW o este caso una como la tuya a un PC simultaneamente?

Puedes y ademas es necesario si vas a tunear con MS, basicamente porque sino irias a ciegas para saber si el motor va rico o pobre de gasolina

[NeWbIe_SLMNK]

Alan ¿Has probado a conectarla un transductor de presion para usarla como vacuometro tambien?

[Alan78]

Nopes, la ensamble con hardware de serie y la guarde tal cual en una cajita a la espera de sacarle partido. Si no esta todavia montada es porque estoy estirando la vida util de la narrow del 8v y porque quiero hacerme un par de pcbs extras para esa wide

En el pcb hay sitio para pinchar un map tripata pero tanto como para sacarle partido como vacuometro... no se yo, ya no recuerdo ahora mismo que escalas muestra el soft y habria que ver si hay compatibilidad de hardware tirando hacia rangos de vacio

[NeWbIe_SLMNK]

no se yo, ya no recuerdo ahora mismo que escalas muestra el soft y habria que ver si hay compatibilidad de hardware tirando hacia rangos de vacio

Por escala no se, pero por rangos pareceme que si colaria:

Digital Boost/Vac Gauge @ $60

* 52mm diameter
* High quality aluminum housing
* 3 digit blue LED display
* Tinted faceplate
* Includes pressure sensor
* -15[PSI] to +45[PSI] range
* 1[PSI] resolution
* Includes mounting hardware and nylon tubing
* 1 year warranty on gauge, no warranty on boost sensor

Esto viene siendo aproximadamente de -1Bar a +3Bar relativas, o lo que es lo mismo, de 0 a 4Bar absolutas con resoluciones de 1PSI (0,07Bar)

Por cierto, estan de promo y creo que tu ya te habrias ganado un regalito si no hiciese mas de 2 meses que la hubieses comprado:

"Give 10" Promotion

Give us 10 minutes to post a honest 200+ word review of our product, within 60 days of purchase, on any automotive performance forum, email the review to toalan@14Point7.com and receive your choice of bonus. If product was not directly purchased from 14Point7, review must include name of retailer where product was purchased.

SLC Pure Plus
Your choice of; +6 months warranty or free Digital AFR Gauge

UAFC
+6 months warranty for UAFC

SLC DIY
Your choice of; free EGT probe, free boost sensor, or free Digital AFR Gauge. Offer valid only for SLC DIY purchased directly from 14Point7

[MarteDJ]

tienen un nuevo jugete en 14poit7

viene a ser un circuito intgrado para hacer de interface directamente con tu montaje electronico. Vease Megasquirt. Se monta dentro de la caja MS y a correr.

Aunque por un poquito mas te montas uno como el de Alan

[Alan78]

A ver si me sacais de dudas los que os apañais con el ecat de bosch ¿que coches de serie montan la lambda LSU 17014? O mejor ¿como narices puedo verlo directamente?

[DAMOKLES]

http://translate.google.es/translate?hl ... rmd%3Divns
Joder como a cambiado la historia ahora

• Todos los componentes están pre-soldado
• Sólo se requiere soldadura para la fabricación de cables
• Incluye todas las partes, sin piezas adicionales necesarias
• El hardware es calibrado y probado completamente antes de enviar y 140 dolares mas 70 de la bosch LSU


Y donde estan los que se monta uno mismo? ya no los hay DIY

Y por si fuera poco ahora te hacen un pack por la nada menospreciable cifra de
• EGT sonda
• Sensor MAP
• Sensor de temperatura de fluidos
• Sensor de temperatura del aire de admisión
• Sensor de presión de combustible
• Sensor de presión de aceite
• solo $ 225 con SLC comprar

Lo bueno..... que cada cable de cada cosa biene con un color que se pincha en cada pin del aparatejo bien detallado para no perderse y por tan solo 400 dolares de nada

[Alan78]

Emmmm, a ver, por partes.

En la tienda tienen dos opciones de SLC, una basica (como la mia) y una mas pro, con mas opciones en el hardware. La basica (SLC DIY 2) esta en 140$ y la pro (SLC pure plus 2) en 225$.

Efectivamente parece que ahora el pcb de la SLC DIY 2 viene ya premontada con todos sus componentes y solo hay que montar el pcb dentro de la caja y hacerse el cableado de lambda y gadgets que se quieran añadir, ya no es como antes que esa SLC te la montabas de cero, salvo el procesador que venia presoldado de fabrica porque es SMD.

El pack de accesorios no te lo endiñan, lo tienes como opcion de compra de "lote" pero esos sensores los puedes comprar sueltos en la misma pagina. Asique no veo donde tienes que gastarte 400 euros , la lista de la compra para un 8v no deberia ser mas que:

- SLC DIY: 140$
- Lambda LSU: 70$
- EGT sensor 50$ (no es indispensable, pero recomendable, sobre todo si se va a tunear la ecu... ejem, cof cof.... que digo yo... con MS por ejemplo )

Total: 260$ + portes (y aunque a mi desde Canada nunca me han parado un paquete, cabria la posibilidad de que si lo paran en aduanas, toque soltar la gallina).

Evidentemente ya no es la misma ganga de antes con la wideband en si pero.... no es mal precio.

[MarteDJ]

si lo quieres mas economico con esta se sobra para atunear una MS, eso si viendo el display directamente en la MS y no en el cuadro

http://translate.google.es/translate?hl ... php&anno=2

[Tropic]

Mi opinion es que ya no compensa. A ese precio tienes kits de Innovate, con software propio, soporte online, etc...
