[BRICOX] Luz interior temporizada

[Alan78]

Transcribo un viejo brico de Tropic de la ya desaparecida sección de mods del TC026, existente allá por el pleistoceno

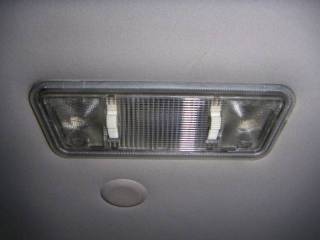

Una sencilla modificación muy útil para el interior de nuestros Calibras y que a buen seguro muchos echan en falta. Se trata de un mod bastante directo, pues es sustituir el plafón de serie por uno con el circuito de temporización de un Kadett GSI (algunos Vectras A también lo llevaban). Este es el aspecto que tiene el plafón que debemos conseguir, el primero, montado en un Calibra con techo eléctrico, el segundo, desmontado. Podemos apreciar una tapita blanca y varios conectores faston. Ahí esta el cerebro de la bestia



En la tapa podemos apreciar que cada faston viene marcado con una referencia. Para los curiosos, estas referencias corresponden a las numeraciones que vienen reflejadas en los esquemas eléctricos del coche, cada línea eléctrica lleva un número y un color. Para este mod no hará falta complicarse mucho la vida con estos numeritos



La instalación de serie es bastante sencilla, dos cablecicos, uno rojo y otro gris, que corresponden con:

- Rojo, linea 30, +12V
- Gris, (TK en la tapita), masa con puertas abiertas o luz interior dada.

Para completar la instalación será imprescindible añadir un tercer cable que proporcionará MASA contínua al circuito, más simple no puede ser...

- Marrón, línea 31, masa.


Detalle de la toma de masa añadida en un Calibra con techo eléctrico, aprovechando un tornillo de sujeción del motor del techo. Para un Cali normal habrá que buscar algo similar en el hueco del plafón.

El resultado final es este:


Ya solo queda conectar y montar:

- Cable rojo, al conector marcado con el numero 30

- Cable gris, al conector marcado con TK

- Cable marrón, al conector marcado con 31


Con esto montado tal y como está, el bicho está funcionando, obtenemos un temporizado de 30 segundos en la luz interior. Cada vez que se encienda, ya sea con la puerta o con el mando de luces generales, tardará 30 segundos en apagarse, empezando a contar cuando apaguemos la luz / cerremos la puerta (obviamente

El siguiente punto es para manitas y "para nota" Normalmente, cuando ya hemos conseguido meter la llave y hemos dado contacto, la luz interior se hace innecesaria y debería apagarse. Este plafón temporizado está pensado para ofrecer esta función, y para ello deberemos cablear una línea de "+12V después de contacto" y llevarlo al conector 15 del plafón. No he encontrado una línea de estas características en el techo del coche (igual los sensores de ultrasonidos llevan esta línea, pero con ellos no jugaría yo mucho... ). Lo mejor sería cablearlo desde los pies del copiloto por el poste hasta el techo. Para quien quiera buscarlo en los esquemas eléctricos, el +12V después de contacto corresponde a la línea 15, color negro. Para terminar, para los curiosos y entendidos, os pongo lo que hay debajo de la tapa, el circuito, donde durante mis investigaciones he ido apuntando con indeleble que era cada pin. Espero que os guste este mod!


[/color]

Team Calibra 026, año 2003

[Carlos]

Pues mire que coincidencia, ayer cambie el cable de marras de dos conductores (lleva TK y 30 por el de 4) por el de 4 (este otro lleva 15, 30, 31 y TK), la verdad es que 31 no me hacia falta pues ya lo tenia montado cono indica Alan, no en vano ese mismo 31 es el que usan los parasoles con iluminación.

Ahora solo me queda conectar 15 a algún positivo bajo llave, pero es que los segundos que esta encendida la luz mientras conduces de noche son bastante molestos. Y de paso podre usar las luces de cortesía.


P.D. Nada más he tardado 6 años en decidirme en cambiar el cable de marras , por cierto si alguien esta interesado en la referencia la fotografió.

[Alan78]

Carlos si el plafón lo cableas por completo no hay problema con el temporizador porque precisamente la broma sólo funciona con contacto quitado, asique con motor encendido da igual que abras, cierres la puerta y salgas pitando, se tiene que apagar la luz ipsofacto

[Carlos]

Pues algo no va bien, en mi caso siempre temporiza, así que o pruebo otro plafon que tengo guardado desde si se sabe, o conecto de una vez el cable .

[molina]

buenas , a mi no me funcionan los elevalunas con la luz interior encendida, o con las puer
tas abiertas , por favor ayuda. feliz 2016

[Alan78]

¿Y si desmontas la bombilla sí? ¿De dónde has sacado las líneas de alimentación nuevas que se comentan en el brico?
